Cистема HIGH используется при производстве тяжелых откатных ворот c весом до 2 тонн. Максимальная ширина перекрываемого проема составляет 12 метров.
В комплект входит:
Опора HIGH
Опоры в конструкции откатных ворот воспринимают нагрузки от створки ворот и передают их на фундамент. Совместно с направляющей обеспеичивают перемещение створки ворот. Восьмироликовая опора с цельной металлической пластиной и усиленными подшипниками закрытого типи заполнены специальной низкотемпературной смазкой (возможна эксплуатация до -600С).
Количество: 2 шт
Направляющая HIGH
Направляющие для откатных самонесущих ворот изготавливаются из высокопрочной стали методом прокатки. Габаритные размеры профиля составляют 130*135 мм, толщина стенки 5 мм.
Количество: 1 шт

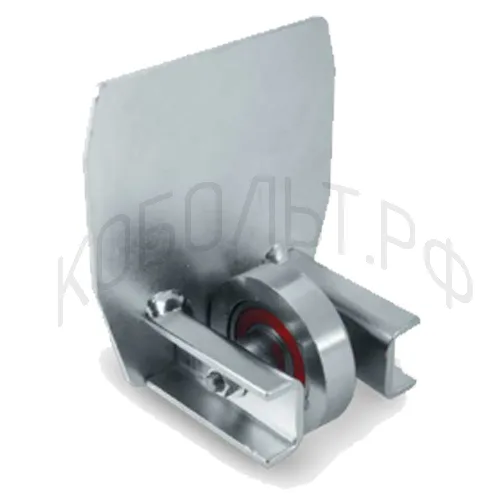

Ролик концевой съемный HIGH
Конструкция концевого ролика обеспечивает абсолютную надежность кре.пления к направляющей. Реомендуется устанавливать ролики концевые совместно с ловителями нижними на оба торца направляющей. Для тяжелых откатных ворот не рекомендуется использовать заглушки, не оснащенные роликом и ловителем нижним.
Количество: 2 шт
Ловитель нижний роликовый HIGH
Ловитель нижний роликовый воспринимает нагрузку от ролика концевого в закрытом/открытом состоянии ворот. В конструкции ловителя предусмотрены резиновые ролики, что позволяет закрывать ворота при некоторых отклонениях створки от рабочей траектории движения, вызванных ветровой нагрузкой.
Количество: 2 шт
Подставка регулировочная М20 HIGH
Подставка регулировочная используется совместно с опорами. Облегчает монтаж ворот и позволяет производить регулировку положения опор в процессе эксплуатации ворот.
